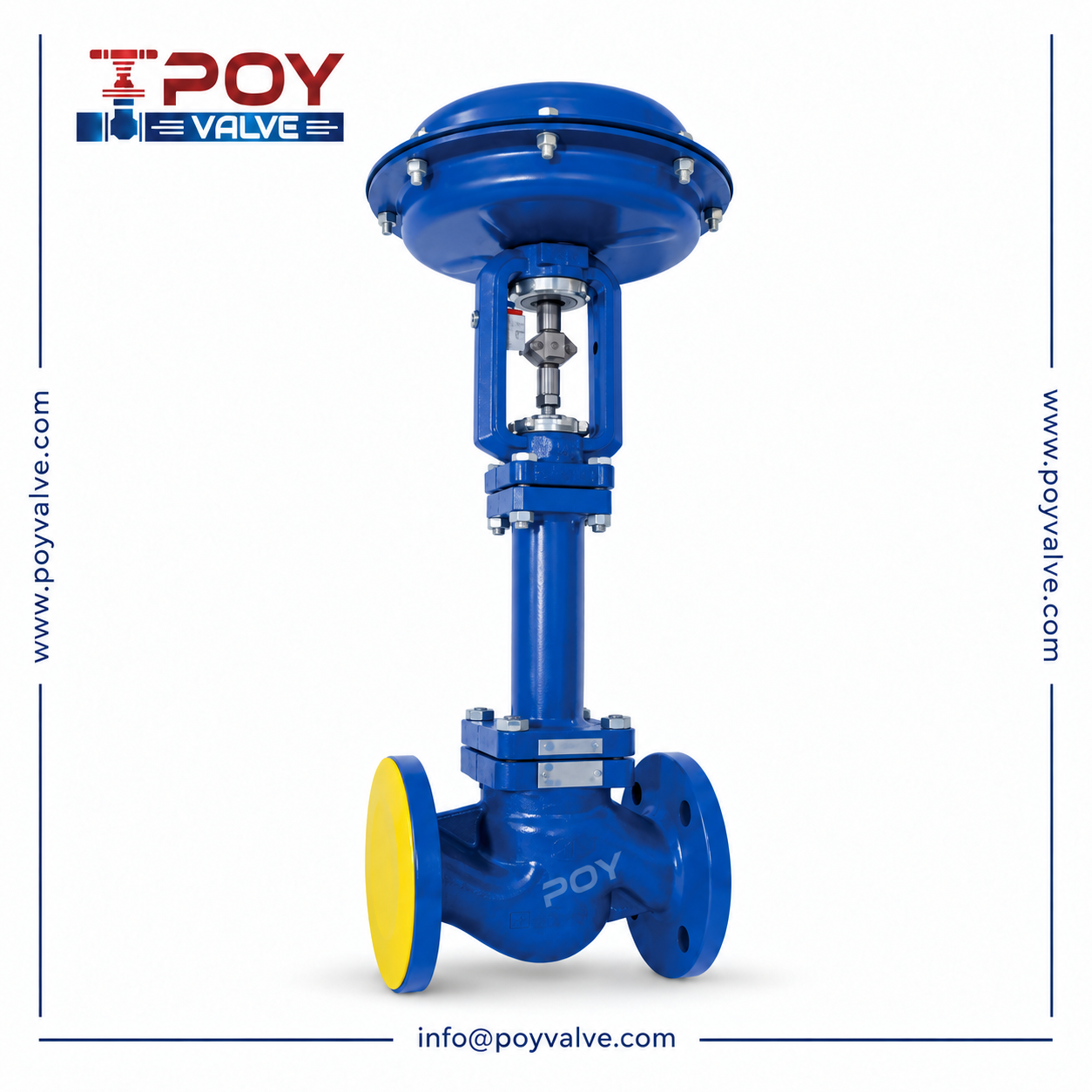

2 Yollu İzoleli Körüklü Kızgın Yağ Kontrol Vanası
POY VALVE 2 yollu izoleli körüklü kızgın yağ kontrol vanası, termal yağ sistemlerinde akışkan debisini düzenleyerek proses sıcaklığının kontrol edilmesi amacıyla kullanılır. Pnömatik aktüatörlü yapısı sayesinde otomasyon sisteminden gelen kontrol talebine göre vana açıklığını ayarlar.
Körüklü sızdırmazlık sistemi, hareketli mil boyunca dış ortama oluşabilecek kaçakları sınırlandırmaya yardımcı olur. Uzatılmış izolasyon bölümü ise sıcak akışkan ile üst mekanizma arasındaki mesafeyi artırarak salmastra ve aktüatöre ulaşan ısıl etkiyi azaltmayı amaçlar.
Çalışma prensibi
Vana gövdesinde bir giriş ve bir çıkış bulunur. Pnömatik aktüatör, hava basıncının diyafram üzerinde oluşturduğu kuvveti doğrusal mil hareketine dönüştürür. Mile bağlı klapenin sit üzerindeki konumu değiştikçe akış kesiti ve vanadan geçen kızgın yağ miktarı ayarlanır.
Oransal kontrol uygulamasında kontrol cihazı, ölçülen proses sıcaklığını hedef sıcaklıkla karşılaştırır. Uygun pozisyoner üzerinden vana açıklığı düzenlenir; böylece eşanjör, reaktör veya ısıtma devresine gönderilen termal yağ debisi ihtiyaca göre artırılır ya da azaltılır. Klape site oturduğunda vana kapanma konumuna geçer.
Hava kesildiğinde vananın açık veya kapalı konuma geçmesi, seçilen aktüatörün yay düzenine ve uygulama gereksinimlerine bağlıdır.
İzoleli ve körüklü yapının avantajları
Mil bölgesinde sızdırmazlık: Metal körük, mil hareketine uyum sağlayarak akışkan ile dış ortam arasında sızdırmazlık bariyeri oluşturur.
Üst mekanizmada ısıl koruma: İzolasyon bölümü, yüksek sıcaklığın salmastra ve aktüatör üzerindeki etkisini azaltmaya yardımcı olur.
Oransal debi ayarı: Uygun kontrol ekipmanıyla vana, ara açıklıklarda çalışarak proses ihtiyacına göre akışı düzenler.
Otomasyona uygun kullanım: Pnömatik kumanda, merkezi proses kontrol sistemlerine entegrasyon imkânı sunar.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Vana tipi | 2 yollu, izoleli körüklü kontrol vanası |
| Kumanda | Pnömatik diyaframlı aktüatör |
| Bağlantı | Flanşlı |
| Nominal çap aralığı | DN15–DN200 |
| Nominal basınç sınıfı | PN16 |
| Gövde malzeme seçenekleri | EN-GJS-400-18-LT, 1.0619, 1.4408 |
| Sit ve mil malzeme seçenekleri | 1.4305, 1.4404 |
| Klape sızdırmazlık yapısı | Metal-metal |
| İzole parçası malzeme seçenekleri | 1.0616, 1.4408 |
| Aktüatör | ERD 6224 |
| Aktüatör maksimum hava beslemesi | 6 bar |
| Kvs aralığı | Çapa bağlı olarak 4–360 |
Çalışma sıcaklığı ve izin verilen işletme basıncı; seçilen gövde, körük, conta ve salmastra malzemelerinin uygunluğuna göre belirlenir. PN16 sınıfı, her sıcaklıkta 16 bar çalışma basıncı anlamına gelmez. Ürün seçimi, termal yağın özellikleri ve proses koşulları birlikte değerlendirilerek yapılmalıdır.
Kullanım alanları
Kızgın yağla çalışan eşanjörler, reaktör ısıtma devreleri, kurutma sistemleri, tekstil makineleri, kimya ve petrokimya prosesleri ile endüstriyel ısıtma hatlarında debi ve sıcaklık kontrolü için değerlendirilir.
Doğru vana seçimi
Vana seçiminde hat çapının yanında gerekli debi, vana üzerindeki basınç farkı, çalışma sıcaklığı ve ihtiyaç duyulan Kvs değeri dikkate alınmalıdır. Aktüatör boyutu ve hava kesilmesindeki emniyet konumu da uygulamaya göre belirlenmelidir.
POY VALVE ile iletişime geçerek işletme koşullarınıza uygun çap, malzeme ve kontrol seçenekleri hakkında bilgi alabilirsiniz.
